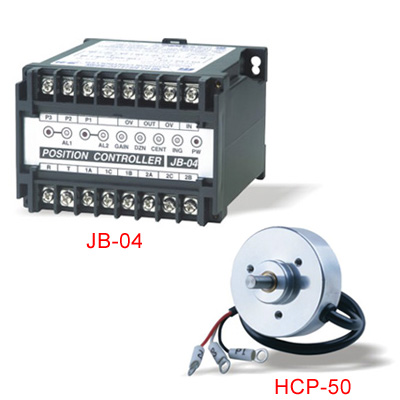

JB-04 变位检出控制器(经济型)

电源

AC220V±10%，50/60HZ，约6VA

主信号输入

0-10VDC

检出器信号输入

0-15VDC

输出

0-10VDC（max 12VDC）、5mA

调整功能

◆中心点◆无感带◆检出感度◆上、下极限设定◆主信号电压比例

监视设定

◆上、下限灯

◆无数值显示

◆单转小电位计设定

变位检出增益量

固定

 阻值/功率

2KΩ或5KΩ/1W

电气回转角度

320°±5°（无标示）

总阻值公差/线性值公差

±10%/±1%  机构回转角度360°（无极限）

耐压/绝缘阻抗

1min at 500VAC/over 1.000MΩ at 500VDC

旋转扭力

约5m.N-m

重量

0.15kg（铝合金外壳）
