GRAS 传声器校准系统90CA

http://www.intl-sensor.com 时间:2009/12/11 11:31:12 点击1263次

导读:活塞发声器42AP声级大小：114dB
活塞发声器频率：250Hz
开路灵敏度显示为dB re. 1V/Pa和mV/Pa

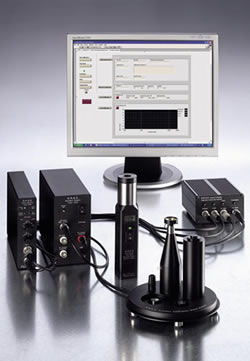

G.R.A.S.传声器校准系统90CA可以对测量传声器进行自动化的可靠声级校准和频率响应校准。实施的校准符合相关的标准。

主要特征

立即可用的软件和硬件
精确的校准硬件
自动的计算机控制校准过程
高重复校准方法
预设置G.R.A.S.传声器测试参数
测试状态易于改变
自动生成定制话文档用于打印和存档

典型应用

　　用于校准符合IEC 61094标准的各种尺寸1/4英寸、1/2英寸和1英寸测量传声器。

传声器校准四步骤
　　传声器校准系统90CA的设计可以消除操作者带来的风险误差。这个使得整个测试流程简单而且直接，基本上它包括以下四个步骤：

传声器校准系统

　　　传声器注册　　　　　　　　声级校准　　　　　　　　频率校准　　　　　　　　校准证书

传声器注册

　　输入计量数据（测试条件）和传声器参数（灵敏度、频率响应和公差等）到系统中。

声级校准

　　利用活塞发声器和插入电压前置放大器，传声器的开路灵敏度可以在250Hz,114dB条件下获得。
对于G.R.A.S.传声器，90CA系统带有内置数据库包含校准参数，诸如灵敏度、频率响应和公差等。
数据库可以方便的扩展增加其他制造商的各型传声器。

传声器校准系统

频率校准

　　利用静电激励器，可以获得频率响应，频率范围和步进尺寸可以定制。

传声器校准系统

校准证书

　　完整的校准数据文件以text文本文件存储，包括了声级和频率校准数据。系统产生的校准证书可以保存为PDF文件，可以直接打印。

　　校准证书可以完全定制修改，包括排版、数据、文本和图表。

技术规格

型号	90CA型
声级校准	活塞发声器42AP声级大小：114dB 活塞发声器频率：250Hz 开路灵敏度显示为dB re. 1V/Pa和mV/Pa
频率校准	校准频率：　默认频率范围：针对不通类型传声器可单独进行设置（最大范围：1Hz到92kHz）　默认相关频率步进大小：1/6倍频程（无最小相关步进大小）每个校准频率的幅值和相位响应，精度为0.003dB
供电电压	110-240VAC
标准	IEC 61094标准 ANSI S 1.10 – 1966(R1976)标准 IEC 60942标准
订货信息	传声器校准系统90CA
发货组成	仪器　活塞发声器42AP 　1/4英寸前置放大器26AB（包括用于G.R.A.S.1/2英寸传声器适配器AF0008）　1/2英寸插入电压前置放大器26AG 　1/2英寸前置放大器26AK（用于非G.R.A.S.1/2英寸传声器）　1/4英寸插入电压前置放大器26AN 　电源模块12AK 　激励器放大器14AA 附件　激励器校准支架AL0010 　活塞发声器校准支架AL0017 　控制盒RA0170 　1/2英寸传声器用激励器RA0014 　1/2英寸到1/4英寸激励器适配器RA0017 　1/2英寸传声器和1/4前置放大器用适配器RA0003 　1/4英寸传声器和1/8前置放大器适配器RA0063 　4根BNC电缆AA0033 　3根LEMO到LEMO电缆AA0008 　BNC T型接头AC0021 　NI 50芯控制电缆 180524-10 AA2006 系统控制器HW1000和以下预先安装　传声器校准系统控制软件SW0002 　NI Runtime 779875-01软件SW0012 　NI Diadem软件SW0013 　NI 动态数据采集卡4461 HW0002 　NI 控制卡 6503 HW0003 系统集成　在出厂之前，校准系统已经集成好并经测试合格，单独的测试证书都包括。
可选配件	系统参考传声器：1/2英寸压力场传声器40AG NPL授权校准的40AG 1英寸传声器激励器RA0015
